Einleitung
FactoryLogix unterstützt Drehmomentschrauber und -steuerungen, die der von Atlas Copco veröffentlichten Open Protocol-Spezifikation entsprechen, sowie die in diesem Abschnitt beschriebenen spezifischen Nachrichten (und Nachrichtenrevisionen). Das Open Protocol wurde entwickelt, um die Integration von Werkzeugen in Softwaresysteme von Drittanbietern wie FactoryLogix zu ermöglichen, unabhängig von Marke und Modell des Werkzeugs. Allerdings unterstützen nur sehr wenige Werkzeughersteller das Open Protocol in seiner Gesamtheit, und die meisten beschränken sich in der Regel darauf, nur einen kleinen Teil der durch das Protokoll definierten Nachrichten zu unterstützen.
Wichtig
Um die Kompatibilität mit FactoryLogix sicherzustellen, müssen Sie die von Ihrem jeweiligen Tool unterstützten Nachrichten mit den in diesem Abschnitt beschriebenen, von FactoryLogix benötigten Nachrichten vergleichen. Wenn Ihr Tool die erforderlichen Nachrichten nicht unterstützt, wird es von FactoryLogix standardmäßig nicht unterstützt, und für die Integration mit Ihrem Tool fallen möglicherweise Kosten an.
Voraussetzungen
Die Unterstützung des Open Protocol in FactoryLogix erfordert eine Ethernet-Verbindung zum Werkzeugcontroller. Die Integration kommuniziert bidirektional mit dem Controller, indem sie Nachrichten, sogenannte MIDs (Message IDs), sendet und empfängt. Das Open Protocol wurde im Laufe der Jahre um neue Funktionen erweitert und modifiziert, sodass einige dieser MIDs auch über verschiedene Versionen verfügen. In diesem Abschnitt wird genau beschrieben, welche MIDs und welche Versionen von FactoryLogix unterstützt werden.
Wichtig
Alle in diesem Dokument nicht aufgeführten MID-Nummern werden nicht unterstützt. Informieren Sie sich in der Dokumentation Ihres jeweiligen Werkzeugcontrollers, welche MID-Nummern und Revisionsnummern dort verwendet werden.
PSET- und Job-Modi
FactoryLogix unterstützt zwei Modi für den Vorgang: den PSET-Modus (Parameter Setting) und den Job-Modus. Sowohl PSETs als auch Jobs werden auf dem Werkzeugcontroller eingerichtet und konfiguriert, können jedoch von FactoryLogix aufgerufen oder referenziert werden.
-
Ein PSET ist ein spezifischer Satz von Einstellungen für den Drehmomentschrauber, der unter anderem minimale und maximale Drehmomentwerte, minimale und maximale Drehwinkel sowie den Enddrehmomentwert umfassen kann.
-
Ein Job ist eine Sammlung von PSETs, die in einer bestimmten Reihenfolge ausgeführt werden sollen.

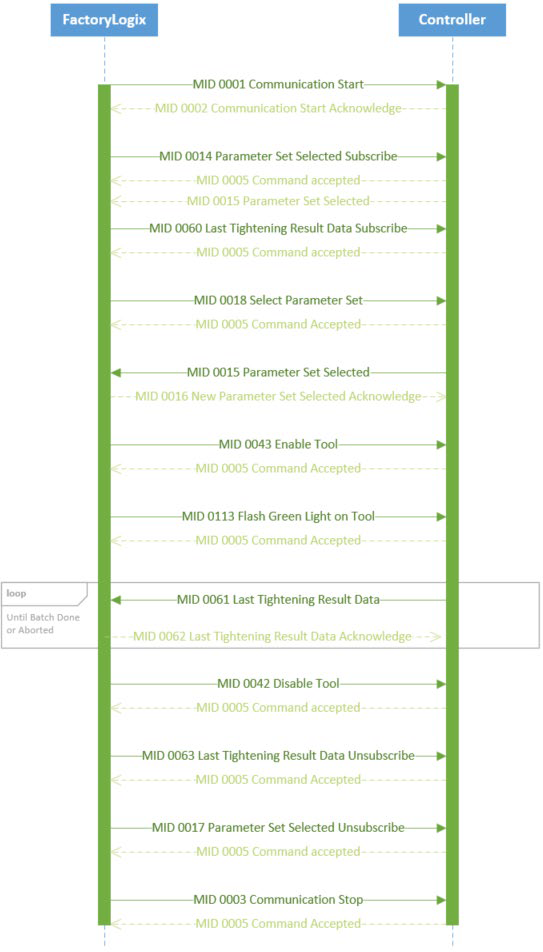

Jede Open-Protocol-Drehmomentschrauber-Aktivität in FactoryLogix kann entweder auf ein einzelnes PSET mit einer Mindestanzahl an auszuführenden Drehmomenten oder auf einen einzelnen Job verweisen. Die Kommunikation im PSET-Modus verläuft typischerweise wie im folgenden Diagramm dargestellt.
Unterstützte MIDs
Die folgenden Tabellen enthalten Einzelheiten zu den spezifischen MIDs, die von FactoryLogix sowohl im PSET-Modus als auch im Job-Modus unterstützt werden.
Wichtig
Alle in diesem Dokument nicht aufgeführten MID-Nummern werden nicht unterstützt. Informieren Sie sich in der Dokumentation Ihres jeweiligen Werkzeugcontrollers, welche MID-Nummern und Revisionsnummern dort verwendet werden.

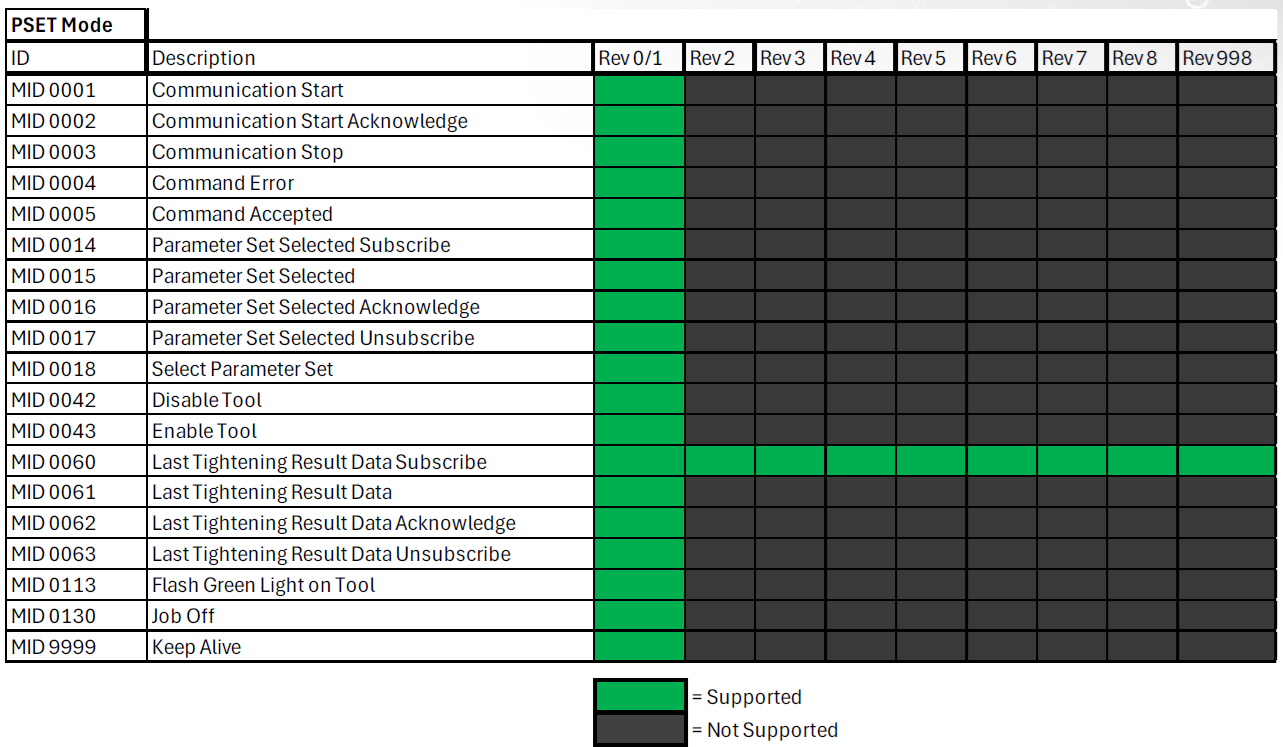

PSET-Modus

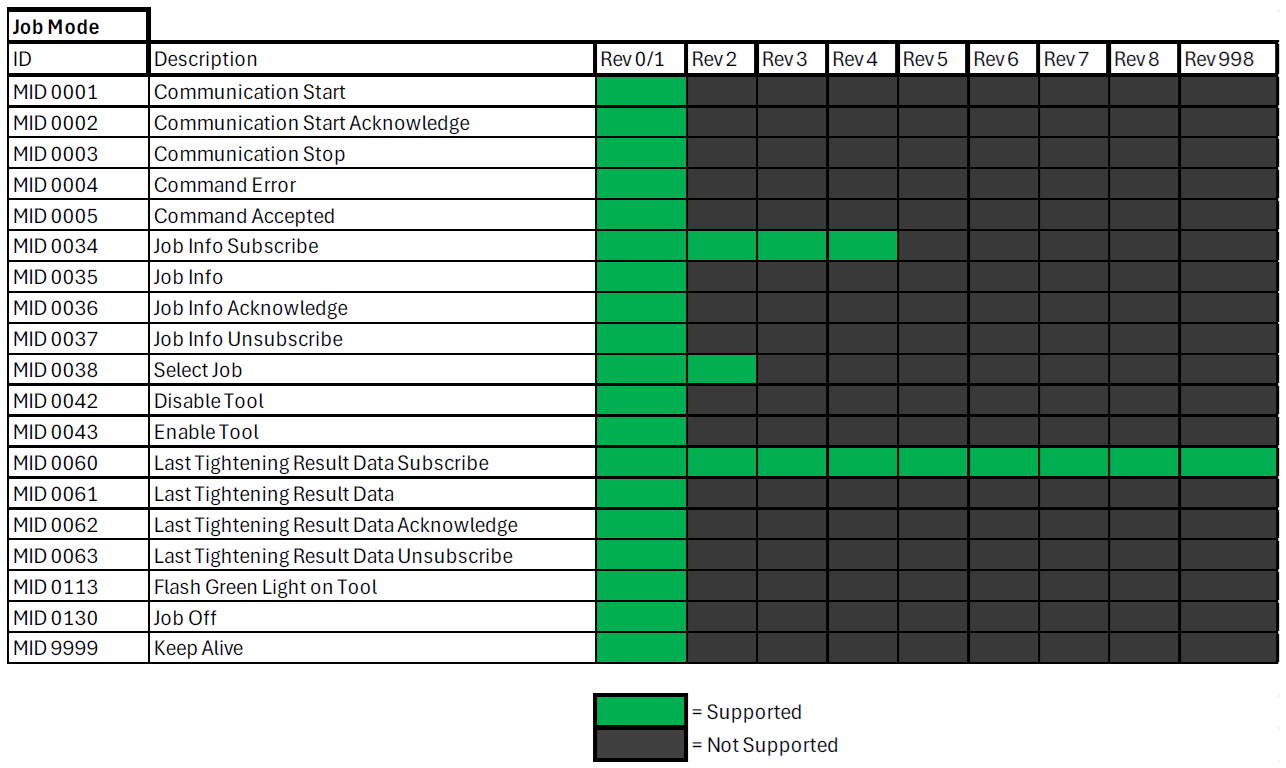

Job-Modus
