Zuordnung von Schaltkreisen

Bei Baugruppen in Schalttafeln wird die Schaltkreiszuordnung auf Vorgangsebene verwendet, um die einzelnen Schaltkreise in einer Schalttafel so zuzuordnen, dass Fehleranzeigen und Daten zur Traceability dem richtigen Schaltkreis zugeordnet werden, da sich viele Maschinen in der Reihenfolge ihrer Schaltkreise unterscheiden.

Um die Schaltkreiszuordnung zu ändern, führen Sie die folgenden Schritte aus.

1. Melden Sie sich bei FactoryLogix Office an und öffnen Sie die CAD-Datei für die Baugruppe in der Schalttafel.

2. Doppelklicken Sie auf den gewünschten Vorgang.

3. Wählen Sie den Schritt aus, in dem Sie die Schaltkreise zuordnen möchten.

4. Wählen Sie die Registerkarte Dokument-Tools und dann die Schaltfläche Schaltkreiszuordnung in der Symbolleiste.

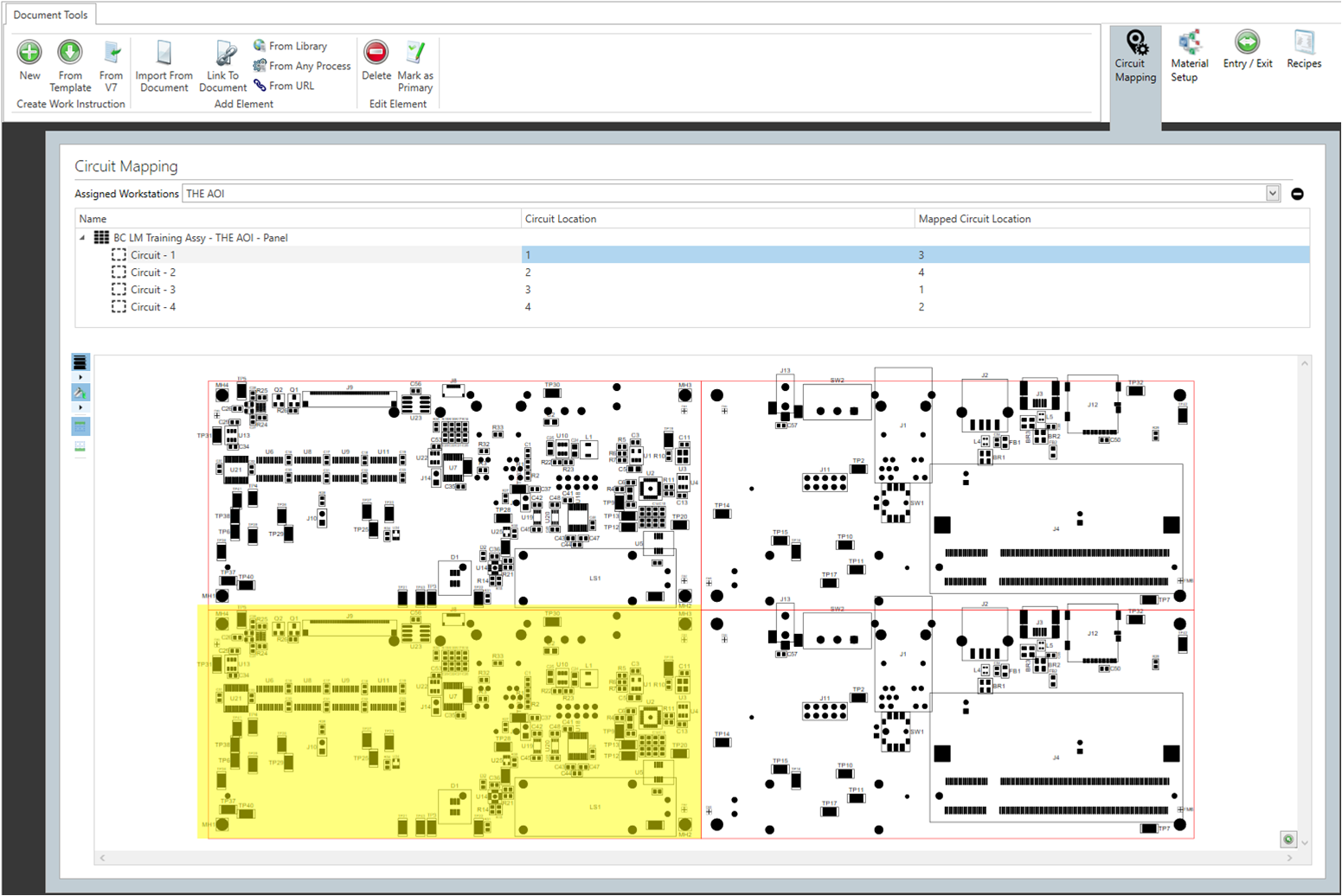

5. Verwenden Sie im Dialogfeld Schaltkreiszuordnung die Spalte Zuordnung der Schaltkreise, um die Schaltkreise zuzuordnen, indem Sie für jeden Schaltkreis die gewünschte Reihenfolge oder den Namen eingeben.
