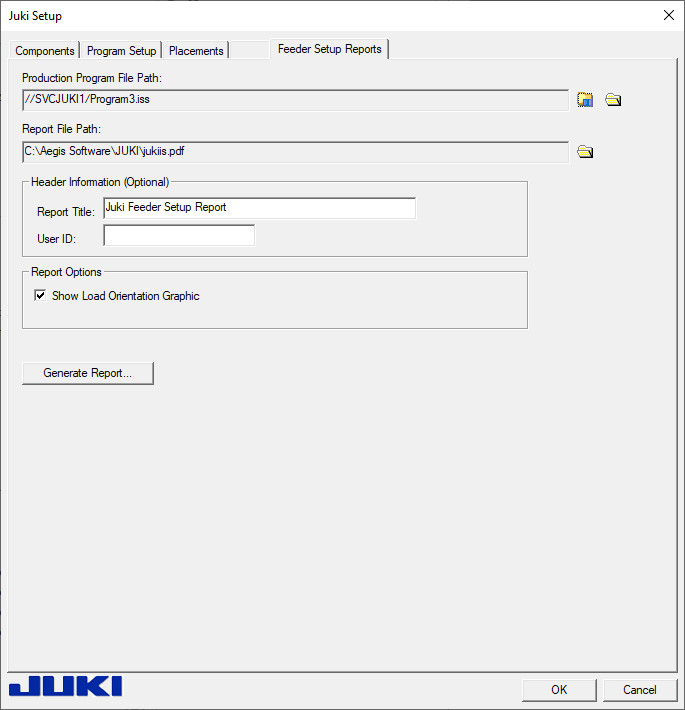

Mit der Registerkarte Berichte zum Feeder Setup im Dialogfeld Juki Setup können SieIhre aus JUKI JaNets generierten ISS-Dateien mit einer grafischen Komponentendarstellung jedes für das Programm/Rezept zu ladenden Bauteils zu ergänzen. Der Bericht nutzt die Komponenten-Footprint-Details von FactoryLogix, um die Feeder-Setup-Details anzureichern und die Nutzung durch Ihr Personal beim Laden von Feedern und Maschinen zu verbessern.
|
Option |
Beschreibung |
|---|---|
|
Produktionsprogramm Dateipfad |
Legt fest, von wo das Programm gelesen werden soll. Die Ordner-Schaltfläche auf der linken Seite zeigt den IS Program Chooser-Dialog an, in dem Sie nach Programmen auf dem Juki IS Server suchen können:
Mit der Ordner-Schaltfläche auf der rechten Seite können Sie zu einer ISS-Datei navigieren. Beim Durchsuchen einer Datei werden jedoch nicht alle verfügbaren Daten angezeigt, wenn eine Verbindung zu einem JUKI-Programm besteht. |
|
Pfad der Berichtsdatei |
Der Ort, an dem sich der Bericht über die Zubringereinrichtung befindet (im *.pdf-Format). |
|
Kopfzeileninformationen (optional) |
Ermöglicht es Ihnen, einen anderen Berichtstitel und eine andere Benutzer-ID anzugeben. |
|
Berichtsoptionen |
Fügt eine Grafik zur Komponentenausrichtung beim Laden der Maschine hinzu.
Hinweis Bauteile ohne klar definierte Ladeausrichtung, wie z. B. Matrizentabletts, werden im Feeder-Setup-Bericht nicht angezeigt.
|
|
Bericht erstellen |
Wählen Sie diese Schaltfläche, um den Feeder-Setup-Bericht im *.pdf-Format zu erstellen und an dem von Ihnen angegebenen Ort zu speichern. Beispiel für einen Feeder-Setup-Bericht - Um einen Beispiel-Feeder-Setup-Bericht anzuzeigen, wählen Sie den nachstehenden Link. |
