Maschinenwinkel korrigieren

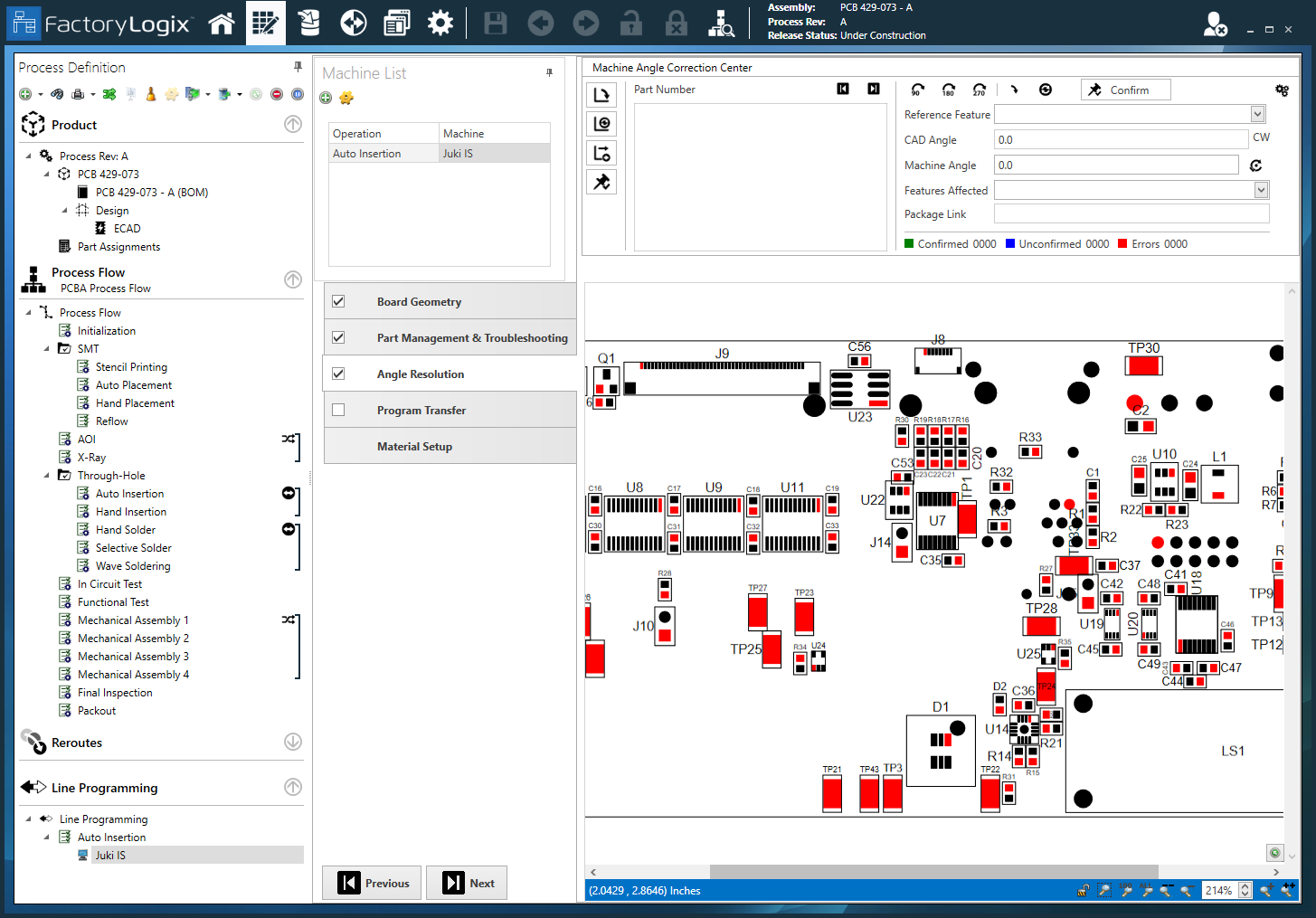

Der Abschnitt „Winkelauflösung“ im Fenster „Maschinenliste“ (im Fenster „Prozessdefinition“) bietet Ihnen die Möglichkeit, die Passform jeder einzelnen Form/Gehäuse auf der Leiterplatte zu überprüfen und die Winkelausrichtung zu bestätigen, so dass Sie die Komponenten nicht mehr mit doppelseitigem Klebeband auf der Leiterplatte platzieren müssen. Diese Methode ermöglicht die Validierung und Korrektur von Platzierungswinkeln, die in das generierte Maschinenprogramm exportiert werden, und minimiert die Anpassungen, die notwendig sind, um die Leiterplatte in die Produktion zu bringen.

Grundlegende Schritte zur Verwendung des Maschinenkorrektur-Zentrums

Die grundlegenden Schritte zur Bestätigung und/oder Korrektur von Maschinenplatzierungswinkeln werden unten erläutert. In diesem Kapitel erfahren Sie alles über die unterschiedlichen Optionen, die Sie im Maschinenkorrekturzentrum auswählen können, um diese Aufgabe schnell zu erledigen.

1. Wählen Sie die Schaltfläche Alle Winkel berechnen

2. Wählen Sie das erste Bauteil in der Liste aus und prüfen Sie, ob die korrekte Form gewählt wurde und die Rotation richtig ist (beim Vergleich der Überlagerung mit der CAD-Form) und bestätigen oder korrigieren Sie sie.)

3. Gehen Sie die Liste weiter durch, bis alle Gehäusetypen bestätigt sind.









Maschinenplatzierungswinkel überprüfen und validieren

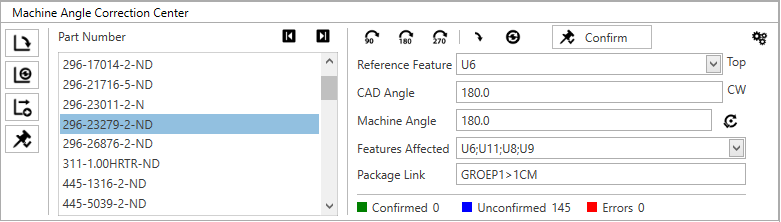

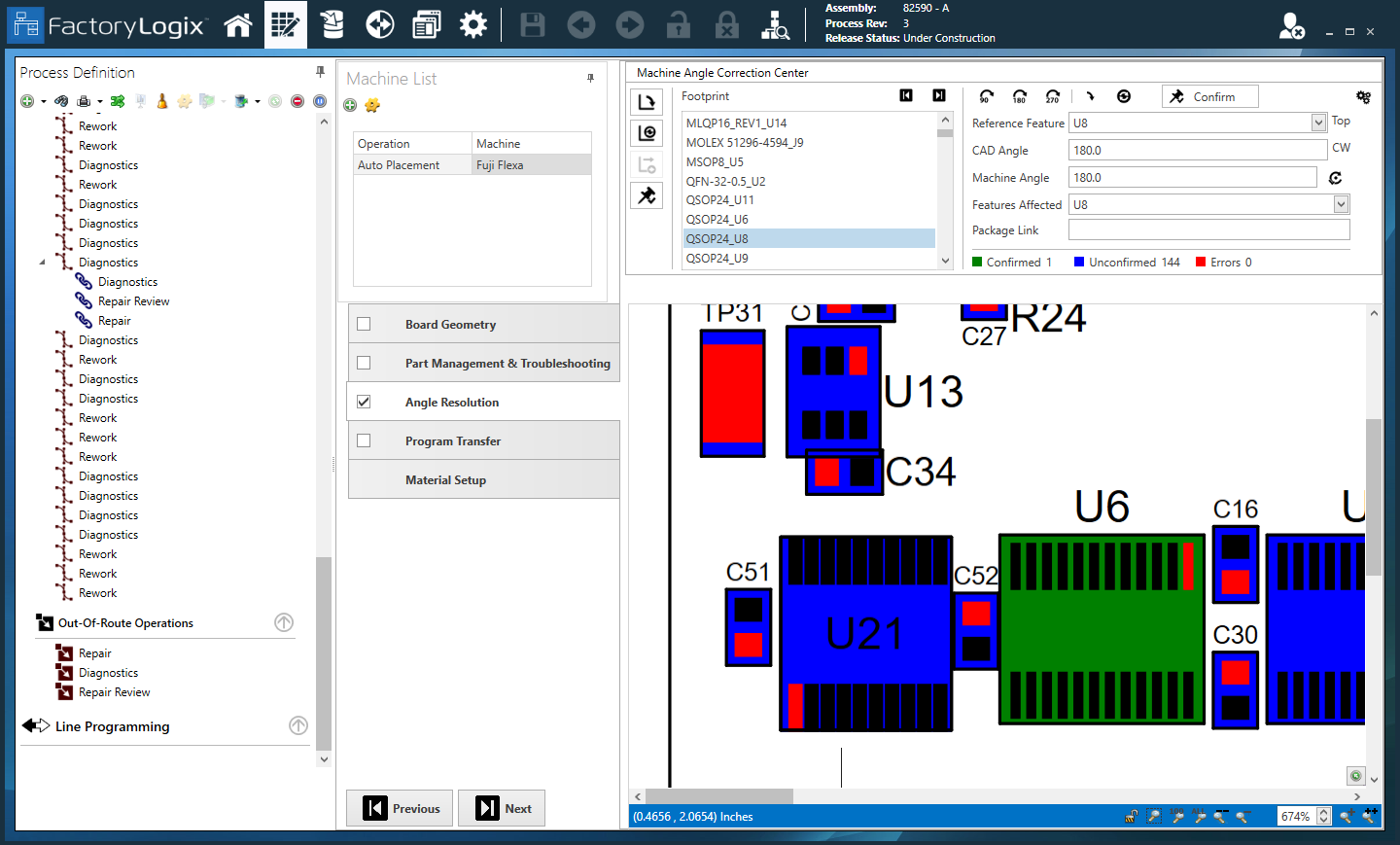

Mit den Optionen des Maschinenwinkel-Korrekturzentrums können Sie alle Maschinenplatzierungswinkel automatisch oder Bauteil für Bauteil überprüfen und bestätigen. Die Optionen zur Winkelauflösung werden bei bestimmten fortgeschrittenen Maschinentypen verwendet, um die für diesen Maschinentyp spezifischen Platzierungswinkel (Theta) zu validieren oder zu korrigieren:

• Blau bedeutet nicht bestätigte Winkel

• Grün bedeutet bestätigte Winkel

• Rot bedeutet Bauteile mit fehlerhaften Winkeln.

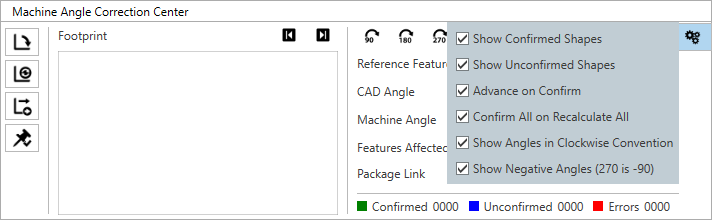

Einstellungen - Die Schaltfläche Einstellungen (das Zahnrad) oben rechts im Fenster zeigt Kontrollkästchen an, in denen Sie die Elemete auswählen können, die angezeigt werden sollen und wie Winkel bestätigt werden sollen.

Bestätigte Formen anzeigen - Zeigt bestätigte Bauteile an (grün).

• Unbestätigte Formen anzeigen - Zeigt unbestätigte Bauteile an (Blau).

• Weiter bei Bestätigung - Geht zum nächsten Bauteil in der Sachnummernliste, wenn ein Element bestätigt ist.

• Alle bei Neuberechnung bestätigen - Alle Teile werden automatisch bestätigt, wenn Sie Alle neu berechnen wählen.

• Winkel im Uhrzeigersinn anzeigen - Zeigt Winkel im Uhrzeigersinn an.

• Negativ anzeigen (270 ist -90) - Gibt an, dass 270 Grad gleich -90 Grad ist.

Alle Maschinenplatzierungswinkel automatisch validieren

Um alle Maschinenplatzierungswinkel automatisch zu prüfen und zu bestätigen, verwenden Sie die Schaltflächen auf der linken Seite des Maschinenwinkel-Korrekturzentrums:

Alle Winkel berechnen - Berechnet automatisch die Platzierungswinkel für alle Bauteile.

Alle zurücksetzen - Setzt alle Platzierungswinkel auf ihre ursprüngliche Einstellung zurück (wählen Sie zum Zurücksetzen aller Winkel Ja, wenn dieser Hinweis angezeigt wird.

Overlays versetzen - Versetzt die Overlays des Maschinengehäuses geringfügig in X- und Y-Richtung, falls sie den darunter liegenden CAD-Footprint verdecken. (Wenn Sie Ihre Meinung ändern, wählen Sie die Schaltfläche erneut, um den Versatz rückgängig zu machen).

Alle Winkel bestätigen - Bestätigt alle Platzierungswinkel wie sie sind (wählen Sie Ja, um alle Winkel zu bestätigen, wenn die Aufforderung angezeigt wird).

1. Wählen Sie die Schaltfläche Alle Winkel berechnen  (Bei der Berechnung aller Winkel wird die vom Maschinenhersteller gelieferte Logik der internen Winkelkonvektion verwendet, um den von der Maschine benötigten Winkel auf der Grundlage der ECAD-Drehungen zu berechnen).

2. Wählen Sie die Schaltfläche Alle Winkel bestätigen   .




Maschinenplatzierungswinkel für ausgewählte Bauteile validieren

1. Um die Maschinenplatzierungswinkel Bauteil für Bauteil zu überprüfen und zu betätigen, wählen Sie unter der Sachnummer im Maschinenkorrektuzentrum ein Bauteil aus.

2. Gehen Sie durch alle Sachnummern in der Sachnummernliste (mit den Schaltflächen Zurück und Weiter) und bestätigen Sie die Drehungen oder passen Sie die Winkel an und bestätigen Sie dann die Winkel.

3. Nehmen Sie die erforderlichen Ändernungen vor und klicken anschließend für jede Sachnummer auf die Schaltfläche Bestätigen .

4. Verwenden Sie diese Schaltflächen, um die Winkeleinstellungen der Maschine für ein ausgewähltes Bauteil in der Sachnummernliste zu bestätigen:







Hinweis

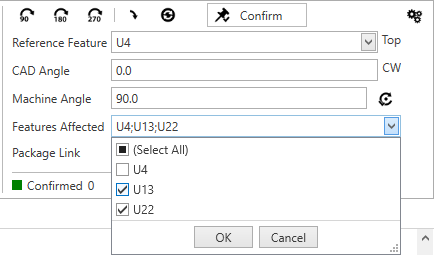

Die Schaltfläche Winkeländerung auf betroffene Features anwenden   (neben dem Feld Maschinenwinkel) verweist auf die Dropdown-Liste Betroffene Features. Wenn Sie einen Maschinenplatzierungswinkel für ein ausgewähltes Bauteil ändern, können Sie die Dropdown-Liste verwenden, um die Winkeländerung auf alle Features (Kontrollkästchen Alle auswählen) des Bauteils anzuwenden oder nur auf die Features, deren Kontrollkästchen aktiviert sind.
