Die Registerkarte Platzierungen | saas-docs.aiscorp.com

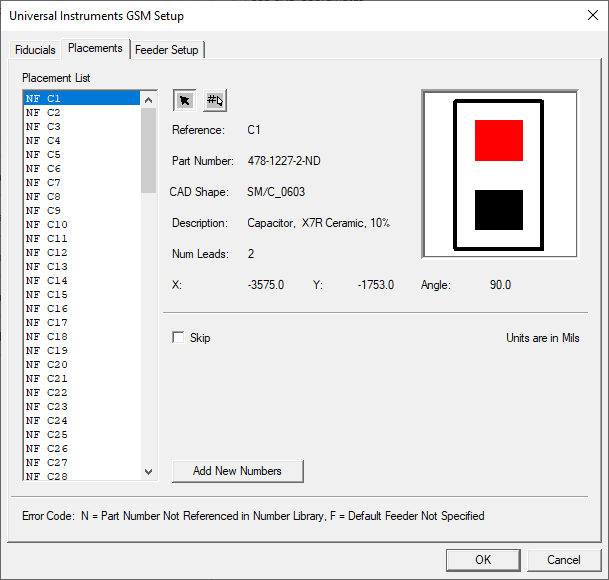

Die Registerkarte Platzierungen wird verwendet, um der Universal GSM-Datenbank neue Sachnummern hinzuzufügen, die es aktuell nicht gibt.

Option	Beschreibung
Platzierungsliste	Zeigt eine Liste aller Platzierungen für die Leiterplatte an.
Platzierungen nach Referenz auswählen	Ermöglicht Ihnen die Auswahl einzelner Platzierungen aus der Platzierungsliste nach Referenzbezeichner.
Platzierungen nach Sachnummer auswählen	Hier können Sie mehrere Platzierungen mit demselben Paket von der Platzierungsliste auswählen.
Überspringen	Hier können Sie eine oder mehrere Komponenten in der Platzierungsliste von der Platzierung in der Universal Job File ausschließen.
Detail	Zeigt Details der ausgewählten Platzierung in der Platzierungsliste an wie Listenreferenz, Sachnummer, Beschreibung, CAD-Form, Anzahl der Anschlüsse, X- und Y-Position und Platzierungswinkeldrehung.
Neue Nummern hinzufügen	Entfernt vorhandene Fehler von der Platzierungsliste und fügt der FactoryLogix GSM-Datenbank neue Sachnummern hinzu. Um die Universal GSM Bauteilbibliothek zu öffnen, doppelklicken Sie in der Platzieungsliste auf eine beliebige Platzierung. Einzelheiten zur Verwendung der GSM-Bauteilbibliothek finden Sie in der Registerkarte Sachnummern im Kapitel CDI-Formateigenschaften.
Fehlercodes	N=Sachnummer nicht in der Nummernbibliothek enthalten. Hier können Sie prüfen, ob diese Sachnummer(n) bereits in der Datenbiblothek vorhanden sind.
